Ansteuerung von Terminals

Historische Entwicklung

• Schreibende Terminals (Teletypes, tty)
  • Eingegebene Zeichen auf Papier gedruckt
  • Zeilenweises Arbeiten
• Glass-ttys
  • Gleiches Modell wie bei a), aber Bildschirm
  • i.d.R. 24+1 Zeilen à 80 Zeichen
  • „Papierrolle“ durch Scrollen simuliert
    ⇒ Zugriff über V.24-Schnittstelle (seriell)
    ⇒ Fester Zeichenvorrat (ASCI)
• Monitore (Memory-mapped)
  • von Tastatur entkoppelt
  • Punktmatrix („Picture Element“ = Pixel)
  • unterschiedliche Auflösung

Monitor

Display

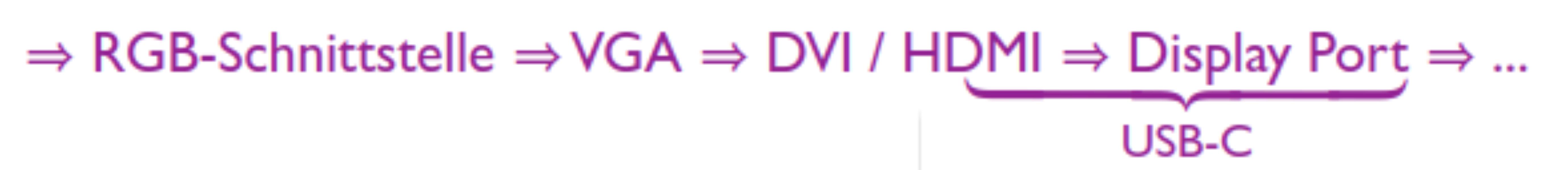

Schnittstellen

• Drei Signale für rot, grün, blau
• Regelmäßige Auffrischung z.B. 60 Hz

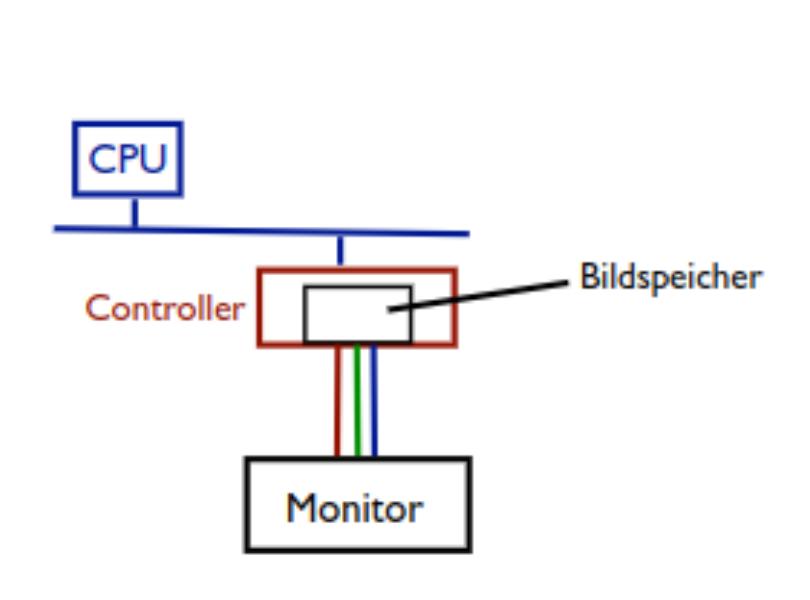

• Bildspeicher enthält Abbild
  ⇒ zur Auffrischung auslesen

Klassisch: Zwei Anwendungsmodi des Bildspeichers:

• Früher auch: Textmode
  • Bildspeicher enthält 25x80 2-Byte-Folgen (Zeichencode + Attribute)
• Heute fast immer: Grafikmode
  • Bildspeicher enthält Farbe/Intensität je Pixel

siehe auch: Geräte-Controller
