- Eine Festplatte besteht aus
- mehreren Platten (4-8)
- mehreren Lese-/Schreibköpfen (4-16)

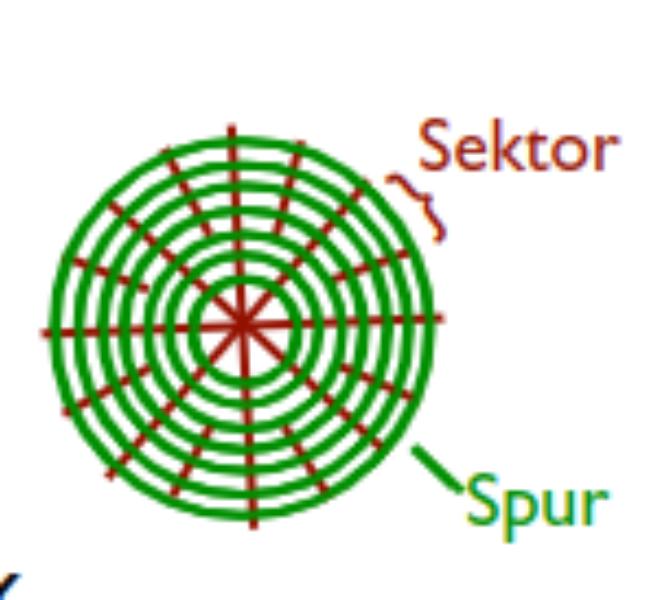

- Eine Platte besteht aus konzentrischen Spuren
- Eine Spur besteht aus Sektoren
- Ein Sektor ist die kleinste beschreibbare Einheit
- Ein Zylinder besteht aus übereinanderliegenden Spuren
Früher waren alle Köpfe immer an der gleichen Position daher liest man immer einen Zylinder.
Heute kann man die Leseköpfe auch unabhängig regulieren.

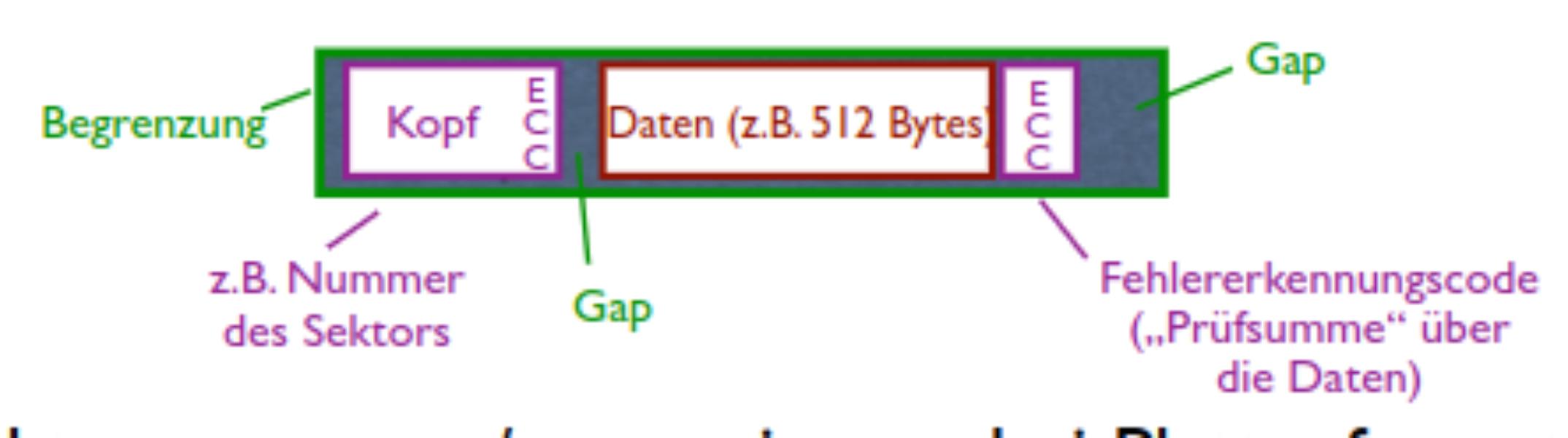

Sektor
Werte
- Rotationsgeschwindigkeit: 3.600 rpm bis 10.800 rpm (revolutions per minute)
- Sektorgröße: 128 Byte bis 1 KiB
- Schreibdichte: 50.000 bis 270.000 Bits/cm
- Spurendichte: 800 bis 10.000 Spuren/cm
Zugriff auf Datenblock x
- Oberfläche i, Spur j, Sektor k
- Positionieren des Arms auf Spur j
- Warten bis Platte auf Sektor k gedreht wurde
- Aktivieren des Schreib-/Lesekopfs von Oberfläche i
Verfahren zur Positionierung des Arms
- Schrittmotor: langsam, veraltet
- Servo-Oberfläche: Grobpositionierung durch Impuls und eigene Oberfläche mit Infos zur Nachregulierung
⇒ ungerade Anzahl von „Nutz“-Oberflächen - Nachregulierungsinfos auf jeder Oberfläche (heute üblich)
⇒ Schreib-/Leseköpfe unabhängig regulierbar
shiehe auch: Zugriffsalgorithmen auf Plattenblöcke
Zugriffszeit
-
Bewege die Köpfe zu dem richtigen Zylinder (Dauer: ca. 10 ms)
-
Warte, bis der gesuchte Sektor zum Kopf rotiert (Dauer: 0.5 * Rotation)
-
Übertrage den Inhalt des Sektors (Transferrate: 20-100 MB/s)
