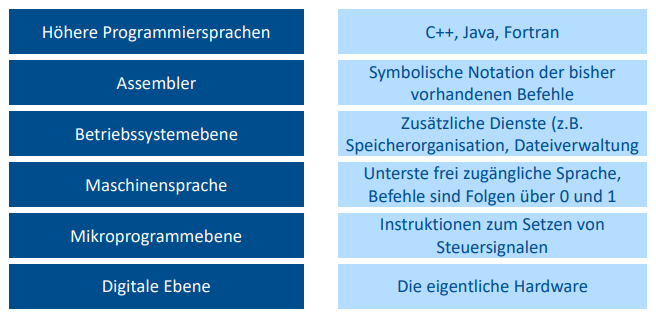

Ein Rechner ist eine Hierarchie von Ebenen
RISC
RISC steht für Reduced Instruction Set Computer
Heute: über 99% Marktanteil
Link to original
CISC
CISC steht für Complex Instruction Set Computer
Bekanntester Vertreter: x86
Link to original
Virtueller Rechner
Virtueller Rechner
Jede Ebene (mit Ausnahme der untersten) ist ein „virtueller Rechner“ zu der eine Sprache gehört.
Programme der Sprache werden
- in Programme der Sprache (j < i) übersetzt oder
- in die Sprache (j < i) interpretiert.
Die virtuelle Maschine ,gaukelt dem Benutzer vor“, seine in geschriebenen Programme würden direkt auf Hardware ausgeführt.
Link to original

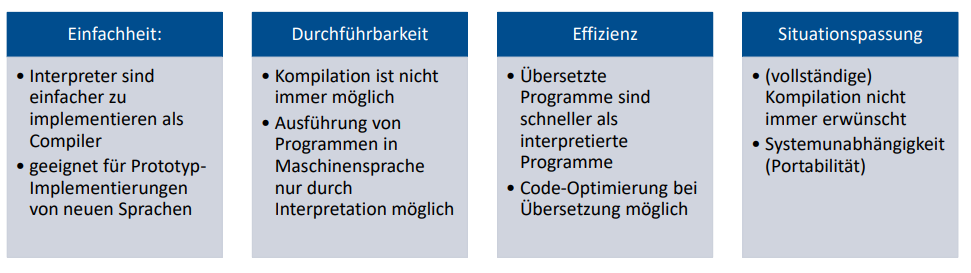

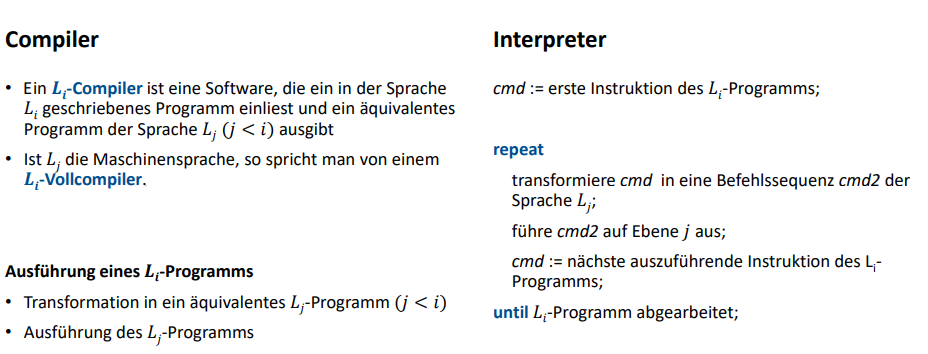

Übersetzung versus Interpretation

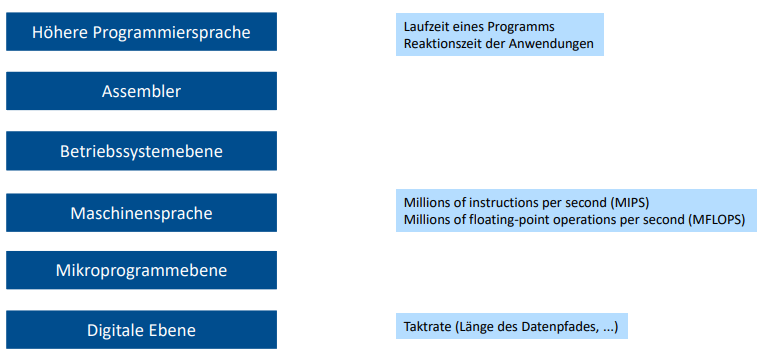

Performanzmaße eines Rechners

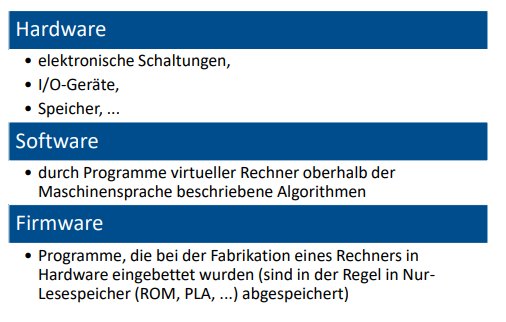

Hardware, Software und Firmware
Hardware vs. Software
- Früher Software, heute Hardware:
- ganzzahlige Multiplikation, Division
- Gleitkommaarithmetik
- Aber auch: RISC-Konzept (Reduced Instruction Set)
- Teile wieder mit Software ausgefuhrt
- Beispiel: ganzzahlige Division in RISC-Prozessoren
Festlegung des Befehlssatzes eines Rechners entscheidet, welche Teilaufgaben durch Hardware und welche durch Software gelöst werden können.
Beispiel: Realisiert man die Division als Hardware oder als Software? Beantwortung hängt an
- Kosten
- Performanz
- Nutzung
Exkurs: Hardware / Software Co-Design
- Anwendung insbesondere bei „eingebetteten Systemen“, die nicht frei programmierbar sein müssen
- Welche Komponenten in Hardware realisiert bzw. in Software/Firmware implementiert werden, entscheidet der „Systemarchitekt“ oder wird (halb-)automatisch anhand von Laufzeitanalysen der Software entschieden.
- Auslagern rechenzeitintensiver Teile in Hardware!
John von Neumann
Das von-Neumann Prinzip
Voll-elektrischer Rechner
Binäre Darstellung der Daten
Benutzung einer arithmetischen Einheit
Benutzung eines Steuerwerkes
Interner Daten- und Programmspeicher
Prinzipieller Aufbau eines Rechners
Link to original
Prinzipieller Aufbau eines Rechners
Prozessor (CPU)
Hauptspeicher
Externe Speicher
Eingabegerate (Tastatur, Maus)
Ausgabegerate (Bildschirm, Drucker, Plotter)
Busse
Link to original
Arbeitsspeicher
- erlaubt Abspeicherung
- Von Programmen
- „normalen Daten“
- besteht aus 𝑛 Speicherzellen
Wortbreite
- k - Bit ()
Speicherzelle
- eine Wortbreite
- Adresse
- kleinste adressierbare Einheit des Speichers
Kerngrößen
- Anzahl der Speicherzellen ()
- Wortbreite des Speichers ()
- Zugriffszeit
Link to original
Arbeitsspeicher
- erlaubt Abspeicherung
- Von Programmen
- „normalen Daten“
- besteht aus 𝑛 Speicherzellen
Wortbreite
- k - Bit ()
Speicherzelle
- eine Wortbreite
- Adresse
- kleinste adressierbare Einheit des Speichers
Kerngrößen
- Anzahl der Speicherzellen ()
- Wortbreite des Speichers ()
- Zugriffszeit
Bits und Bytes
Bit
Link to original
- 0 oder 1
- Kleinste Informationsmenge, die in einem System mit zwei Werten gespeichert werden kann
- Belegung des Bits wird durch angelegte Spannung definiert
Byte
1 Byte = 8 Bit
Link to original
Prozessor
besteht aus
- Steuerwerk
- läd nächsten Befehl
- anasyiert Wort
- führt Befehl aus
- Recheneinheit
ALU
führt Rechenoperationen im Processor aus.
Link to original- Registerbank
- Speicherelemente, sogenannte Register, auf die das Rechenwerk und das Steuerwerk ohne Wartezyklus schnell zugreifen können.
Prinzipielle Arbeitsweise eines Prozessors
Link to original
Resgister
- 32 Bit
Link to original
- Beschränkte Anzahl von Registern: Unzureichend, um die Variablen realistischer Programme aufzunehmen

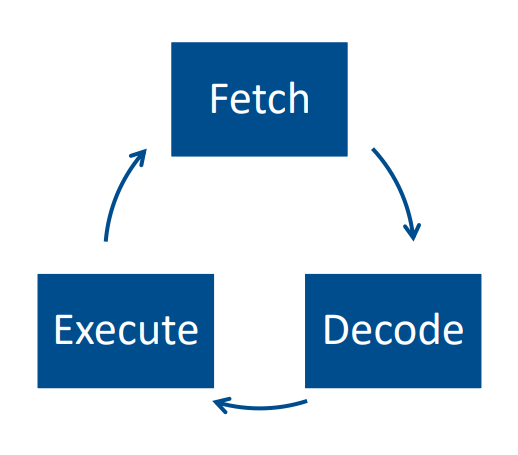

Prinzipielle Arbeitsweise eines Prozessors
Link to original
- Fetch: Hole den nächsten Maschinensprachebefehl aus dem Arbeitsspeicher und speichere ihn im Befehlsregister IR ab. Die benötigte Adresse steht im Befehlszähler PC.
- Decode: Analysiere den Befehl und lade die benötigten Daten.
- Execute: Führe den Befehl aus und speichere das Ergebnis ab.
Busse
Link to original
Leitungen im digitalen Rechner
Daten fließen zwischen:
Normierte Stecker
Standardisierte Interpretation der einzelnen Leitungen
